氫能是零碳可持續發展的理想能源，是未來能源體系的重要組成部分，是戰略性新興産業的重點方向。氫能産業鏈主要包括制氫、儲運、加注和下遊應用四個環節。在制氫環節，電解水制氫是利用水的電解反應制備氫氣的技術，可再生電力制氫稱為“綠氫”，是零碳排、可持續的“終極路線”。電解槽是用于電解水制氫的核心設備。

昂華為客戶提供的電解槽裝配解決方案，已通過預驗收，進入調試後期階段。此電解槽裝配解決方案重點技術和工藝主要包含：一、前段産線：極框上料、乳突闆上料、成品下線、輥道輸送線、升降旋轉台、激光焊接填絲焊、噴塗顯像劑、打磨和噴刷煤油、成品下線；二、後段産線：極框上料、鎳網自動上料、安裝小壓片、極框與鎳網正面自動焊接、極框翻轉、鎳網自動上料、極框與鎳網反面自動焊接、成品下線。高自動化率的裝配線為産品質量的穩定性和可靠性提供了有力保障，進一步助力氫能源産業的蓬勃發展！

電解槽裝配解決方案

極闆和極框

-極闆是堿性電解槽的支撐組件，其作用是支撐電極和隔膜以及導電。

-極框上分布有氣道孔和液道孔，與主極闆焊接的部分被稱為舌闆，極框最外側為密封線區，其餘為隔膜和密封墊的重合區。

一、前段産線

1、産線信息：

設備尺寸：36（長）*11（寬）*5（高）

兼容産品尺寸：ø1600~ø2450（直徑）*10~80（厚度）

産品介紹：此産品每小時最大産氫能力為2000标方（每千克氫氣約為11.2标方），是國內産氫量較大的電解槽

産線節拍：12JPH

2、産線功能特點

高度自動化保障了産品的一緻性和可靠性；

高度自動化解決了産品尺寸大，質量重，人工生産、轉運和定位困難等行業痛點；

視覺跟蹤、視覺定位和視覺檢測等技術的應用确保了産線的柔性；

全自動化生産滿足了客戶對高品質的追求。

3、工位介紹

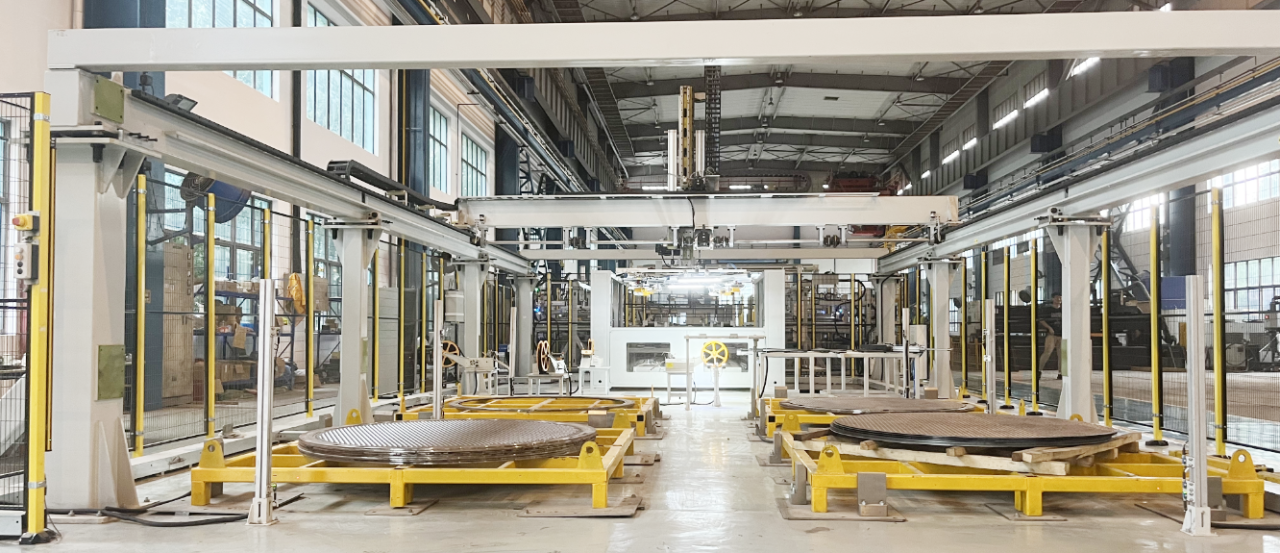

3.1 極框上料、極闆上料、成品下線

1）用途：自動運行期間實現自動取料，自動下料。自動下料分為合格件下料與不合格件下料，各有1個料框，通過托盤上搭載的RFID數據載體記錄過程數據。到該工位後讀取數據，判斷産品的質量，并确認是否合格。可實現無需人工幹預的全過程自動化。

2）特點和功能：高精度“行車”，外形長14米，寬7.5米，高5米的三軸龍門，重複定位精度±0.03mm；人工上料，視覺定位抓取，視覺二次矯正，能夠保證産品抓取後放置到托盤上的定位精度，實現柔性化設計；産品下線，合格件與不合格件下線均在此工位進行。

3.2 激光焊接填絲焊

1）用途：用于極框和極闆的自動焊接。

2）特點和功能：單個焊台節拍為12.5min，共4個焊台，可平衡焊接節拍；激光焊接填絲焊，帶氩氣保護，通過控制焊縫成形，減少過度焊接，防止飛濺，避免焊後清渣，從而提高焊接效率；公司自研的焊縫跟蹤系統，有以下兩大用途：用途一、來料異常檢測，不合格件不做焊接；用途二、焊接時焊槍根據焊縫跟蹤系統提供的位置，對焊接進行實時補償偏移，确保了高精準的焊接位置和高品質的焊接質量。

3.3 噴塗顯像劑

1）用途：用于噴塗極框和極闆焊縫位置的顯像劑。

2）特點和功能：氣動噴頭，噴頭噴射的流量和範圍均可控，20L顯像劑罐，設備根據使用量定期提醒補液，補液可采取開蓋後直接導入，無需設備停機，20s內即可完成操作。

3.4 打磨、噴刷煤油

1）用途：用于産品翻轉、打磨、噴塗極闆和極框焊接的焊縫背面。

2）特點和功能：氣動噴頭，噴頭噴射的流量和範圍均可控，20L煤油罐，設備根據使用量定期提醒補液，補液可采取開蓋後直接導入，無需設備停機，20s內即可完成操作；機床用電動主軸頭，額定轉速18000r/min，可變頻控制，具有較高的壽命和較強的性能。

3.5 煤油滲漏檢測

1）用途：用于煤油滲漏檢測，檢測焊接面是否有滲透出來的煤油，從而判斷産品是否焊接合格。

2）特點和功能：采用相機對焊接的質量進行拍照，監控煤油滲漏畫面，從而做出判斷。

二、後段産線

1、産線信息：

設備尺寸：30(長)*8（寬）*5（高）

兼容産品尺寸：ø1600~ø2450（直徑）

産品介紹：此工藝為極框與鎳網自動焊接，是極框與乳突闆自動焊接的後續工藝

産線節拍：12JPH

2、産線功能特點：

設備采用七軸+六軸機器人形式，将整線工位集成為一個整體，利用率高，柔性化程度高；

整線采用兩套焊接設備，提高焊接效率；

運用視覺定位，提升産線精度。


3、工位介紹

3.1 極框上料，成品下線

1）用途：自動運行自動取料，極框多層來料，能夠長時間上料，降低人工上料頻率和強度。

2）特點和功能：通過七軸+六軸機器人+抓手的形式抓取極框上料；抓手配置CCD對極框位置進行定位，定位精度±0.1mm，在抓取極框之前，對極框進行定位；配置高精度測距傳感器，檢測與工件間的距離，進行防呆。

3.2 鎳網自動上料

1）用途：自動運行自動取料，鎳網多層來料，能夠長時間上料，降低人工上料頻率和強度。

2）特點和功能：通過七軸+六軸機器人+抓手的形式抓取鎳網上料；鎳網整體較軟，采用自動抓取難度較大。通過在抓手上配置夾緊機構，自動分離并夾緊鎳網，進行上料。

3.3 激光焊接填絲焊

1）用途：用于極框和鎳網的自動焊接。

2）特點和功能：采用機器人+焊接頭的形式進行焊接，共配置2套焊接系統，4個焊接台，每個機器人對應2個焊接台，提高焊接設備的利用率；激光焊接填絲焊，帶氩氣保護，通過控制焊縫成形，減少過度焊接，防止飛濺，避免焊後清渣，從而提高焊接效率。

3.4 翻轉台

1）用途：用于極框翻轉，正反面均需焊接鎳網。

2）特點和功能：采用機器人抓取的形式，提高柔性，降低調試難度；自動翻轉，提高自動化程度。

綠氫行業從0-1快速起量，驅動電解槽設備以及相應的自動化生産線需求增加。面對不斷發展的電解水制氫市場，昂華結合自身經驗和優勢，運用新技術，迅速推出了電解槽裝配解決方案，助力客戶提高整體産氫量，幫助客戶實現低碳減排目标。
